1 Canvas 绘制文字的方式

Canvas 的文字绘制方法有三个:drawText() drawTextRun()drawTextOnPath()

1.1 drawText(String text, float x, float y, Paint paint)

drawText()Canvas 最基本的绘制文字的方法:给出文字的内容和位置, Canvas 按要求去绘制文字。

val text = "Hello HenCoder"
canvas.drawText(text, 200f, 100f, paint)

1.2 drawTextRun()

drawTextRun() 是在 API 23 新加入的方法。它和 drawText() 一样都是绘制文字,但加入了两项额外的设置——上下文和文字方向——用于辅助一些文字结构比较特殊的语言的绘制。

  • 额外设置一:上下文。

有些语言的文字,字符的形状会互相之间影响:一个字你单独写是一个样,和别的字放在一起写又是另外一个样。

不过我们就不用管它为什么这么神奇了,也不用替阿拉伯人操心这么复杂的文字他们使用起来会不会很痛苦,人家都已经用了几百上千年了。我还说回到 drawTextRun()drawTextRun() 除了文字的内容和位置之外,还可以设置文字的上下文(也就是要绘制的文字的左边和右边是什么文字,虽然这些文字并不会被绘制出来),从而让同样的文字可以按需表现出不同的显示效果。

  • 额外设置二:文字方向。

除了上下文, drawTextRun() 还可以设置文字的方向,即文字是从左到右还是从右到左排列的。

介绍完这两类额外设置,来看一下具体的方法吧:

drawTextRun(CharSequence text, int start, int end, int contextStart, int contextEnd, float x, float y, boolean isRtl, Paint paint)

参数:
text:要绘制的文字
start:从那个字开始绘制
end:绘制到哪个字结束
contextStart:上下文的起始位置。contextStart 需要小于等于 start
contextEnd:上下文的结束位置。contextEnd 需要大于等于 end
x:文字左边的坐标
y:文字的基线坐标
isRtl:是否是 RTL(Right-To-Left,从右向左)

1.3 drawTextOnPath()

具体的方法很简单:

drawTextOnPath(String text, Path path, float hOffset, float vOffset, Paint paint)

参数里,需要解释的只有两个: hOffsetvOffset。它们是文字相对于 Path 的水平偏移量和竖直偏移量,利用它们可以调整文字的位置。例如你设置 hOffset 为 5, vOffset 为 10,文字就会右移 5 像素和下移 10 像素。

1.4 StaticLayout

额外讲一个 StaticLayout。这个也是使用 Canvas 来进行文字的绘制,不过并不是使用 Canvas 的方法。

Canvas.drawText() 只能绘制单行的文字,而不能换行。它:

val text = "Lorem Ipsum is simply dummy text of the printing and typesetting industry.";
canvas.drawText(text, 50, 100, paint);

到了 View 的边缘处,文字继续向后绘制到看不见的地方,而不是自动换行

  • 不能在换行符 \n 处换行
val text = "a\nbc\ndefghi\njklm\nnopqrst\nuvwx\nyz";
canvas.drawText(text, 50, 100, paint);

如果需要绘制多行的文字,你必须自行把文字切断后分多次使用 drawText() 来绘制,或者——使用 StaticLayout

StaticLayout 并不是一个 View 或者 ViewGroup ,而是 android.text.Layout 的子类,它是纯粹用来绘制文字的。 StaticLayout 支持换行,它既可以为文字设置宽度上限来让文字自动换行,也会在 \n 处主动换行。

val text1 = "Lorem Ipsum is simply dummy text of the printing and typesetting industry."
val staticLayout1 = StaticLayout(text1, textPaint, 600, Layout.Alignment.ALIGN_NORMAL, 1f, 0f, true)
val text2 = "a\nbc\ndefghi\njklm\nnopqrst\nuvwx\nyz"
val staticLayout2 = StaticLayout(text2, textPaint, 600, Layout.Alignment.ALIGN_NORMAL, 1f, 0f, true)
canvas.save();
canvas.translate(50f, 100f);
staticLayout1.draw(canvas);
canvas.translate(0f, 200f);
staticLayout2.draw(canvas);
canvas.restore();

StaticLayout 的构造方法是 StaticLayout(CharSequence source, TextPaint paint, int width, Layout.Alignment align, float spacingmult, float spacingadd, boolean includepad),其中参数里:

width 是文字区域的宽度,文字到达这个宽度后就会自动换行;
align 是文字的对齐方向;
spacingmult 是行间距的倍数,通常情况下填 1 就好;
spacingadd 是行间距的额外增加值,通常情况下填 0 就好;
includepad 是指是否在文字上下添加额外的空间,来避免某些过高的字符的绘制出现越界。

如果你需要进行多行文字的绘制,并且对文字的排列和样式没有太复杂的花式要求,那么使用 StaticLayout 就好。

2 Paint 对文字绘制的辅助

Paint 对文字绘制的辅助,有两类方法:设置显示效果的和测量文字尺寸的。

2.1 设置显示效果类

2.1.1 setTextSize(float textSize)

设置文字大小

paint.textSize = 18f
canvas.drawText(text, 100f, 25f,paint)
paint.textSize = 36f
canvas.drawText(text, 100f, 145f, paint)
paint.textSize = 60f
canvas.drawText(text, 100f, 145f, paint)
paint.textSize = 84f
canvas.drawText(text, 100f, 240f, paint)

2.1.2 setTypeface(Typeface typeface)

paint.typeface = Typeface.DEFAULT
canvas.drawText(text, 100f, 150f, paint)
paint.typeface = Typeface.SERIF
canvas.drawText(text, 100f, 300f, paint)
paint.typeface = Typeface.createFromAsset(context.assets, "Satisfy-Regular.ttf")
canvas.drawText(text, 100f, 450f, paint)

2.1.3 setFakeBoldText(boolean fakeBoldText)

是否使用伪粗体。

paint.isFakeBoldText = true
canvas.drawText(text, 100f, 150f, paint)
paint.isFakeBoldText = false
canvas.drawText(text, 100f, 250f, paint)

之所以叫伪粗体( fake bold ),因为它并不是通过选用更高 weight 的字体让文字变粗,而是通过程序在运行时把文字给「描粗」了。

2.1.4 setStrikeThruText(boolean strikeThruText)

paint.textSize = 100f
paint.isStrikeThruText = true
canvas.drawText(text, 100f, 150f, paint)

2.1.5 setUnderlineText(boolean underlineText)

是否加下划线。

paint.textSize = 100f
paint.isUnderlineText = true
canvas.drawText(text, 100f, 150f, paint)

2.1.6 setTextSkewX(float skewX)

paint.textSize = 100f
paint.textSkewX = -0.5f
canvas.drawText(text, 100f, 300f, paint);

2.1.7 setTextScaleX(float scaleX)

设置文字横向放缩。也就是文字变胖变瘦。

paint.textSize = 100f
paint.textScaleX = 1f
canvas.drawText(text, 100f, 150f, paint)
paint.textScaleX = 0.8f
canvas.drawText(text, 100f, 230f, paint)
paint.textScaleX = 1.2f
canvas.drawText(text, 100f, 310f, paint)

2.1.8 setLetterSpacing(float letterSpacing)

设置字符间距。默认值是 0。

paint.textSize = 100f
paint.letterSpacing = 0.2f
canvas.drawText(text, 100f, 150f, paint)

2.1.9 setFontFeatureSettings(String settings)

paint.textSize = 100f
paint.fontFeatureSettings = "smcp"
canvas.drawText(text, 100f, 150f, paint)

2.1.10 setTextAlign(Paint.Align align)

设置文字的对齐方式。一共有三个值:LEFT CETNERRIGHT。默认值为 LEFT

paint.textSize = 50f
val fontMetrics = paint.fontMetrics
val textHeight = fontMetrics.bottom - fontMetrics.top
paint.textAlign = Paint.Align.LEFT
canvas.drawText(text, 500f, 150f, paint)
paint.textAlign = Paint.Align.CENTER
canvas.drawText(text, 500f, 150f + textHeight, paint)
paint.textAlign = Paint.Align.RIGHT
canvas.drawText(text, 500f, 150f + textHeight * 2, paint)

2.1.11 setTextLocale(Locale locale) / setTextLocales(LocaleList locales)

2.1.11 setTextLocale(Locale locale) / setTextLocales(LocaleList locales)

设置绘制所使用的 Locale

Locale 直译是「地域」,其实就是你在系统里设置的「语言」或「语言区域」(具体名称取决于你用的是什么手机),比如「简体中文(中国)」「English (US)」「English (UK)」。有些同源的语言,在文化发展过程中对一些相同的字衍生出了不同的写法(比如中国大陆和日本对于某些汉字的写法就有细微差别。注意,不是繁体和简体这种同音同义不同字,而真的是同样的一个字有两种写法)。系统语言不同,同样的一个字的显示就有可能不同。你可以试一下把自己手机的语言改成日文,然后打开微信看看聊天记录,你会明显发现文字的显示发生了很多细微的变化,这就是由于系统的 Locale 改变所导致的。

Canvas 绘制的时候,默认使用的是系统设置里的 Locale。而通过 Paint.setTextLocale(Locale locale) 就可以在不改变系统设置的情况下,直接修改绘制时的 Locale

paint.textSize = 50f
val fontMetrics = paint.fontMetrics
val textHeight = fontMetrics.bottom - fontMetrics.top
paint.textLocale = Locale.CHINA
canvas.drawText(text, 150f, 150f, paint)
paint.textLocale = Locale.TAIWAN
canvas.drawText(text, 150f, 150f + textHeight, paint)
paint.textLocale = Locale.JAPAN
canvas.drawText(text, 150f ,150f + textHeight * 2, paint)

另外,由于 Android 7.0 ( API v24) 加入了多语言区域的支持,所以在 API v24 以及更高版本上,还可以使用 setTextLocales(LocaleList locales) 来为绘制设置多个语言区域。

2.1.12 setHinting(int mode)

设置是否启用字体的 hinting (字体微调)。

现在的 Android 设备大多数都是是用的矢量字体。矢量字体的原理是对每个字体给出一个字形的矢量描述,然后使用这一个矢量来对所有的尺寸的字体来生成对应的字形。由于不必为所有字号都设计它们的字体形状,所以在字号较大的时候,矢量字体也能够保持字体的圆润,这是矢量字体的优势。不过当文字的尺寸过小(比如高度小于 16 像素),有些文字会由于失去过多细节而变得不太好看。 hinting 技术就是为了解决这种问题的:通过向字体中加入 hinting 信息,让矢量字体在尺寸过小的时候得到针对性的修正,从而提高显示效果

2.1.13 setElegantTextHeight(boolean elegant)

设置是否开启文字的 elegant height 。开启之后,文字的高度就变优雅了(误)。下面解释一下所谓的 elegant height:

在有些语言中,可能会出现一些非常高的字形:

这些比较高的文字,通常都有两个版本的字体:一个原始版本,一个压缩了高度的版本。压缩版本可以保证让这些「大高个」文字在和普通文字(例如拉丁文字)放在一起的时候看起来不会显得太奇怪。事实上,Paint 绘制文字时是用的默认版本就是压缩版本,就像上图这样。

不过有的时候,开发者会需要使用它们的原始(优雅)版本。使用 setElegantTextHeight() 就可以切换到原始版本:

paint.isElegantTextHeight = true

2.1.14 setSubpixelText(boolean subpixelText)

是否开启次像素级的抗锯齿( sub-pixel anti-aliasing )。

次像素级抗锯齿这个功能解释起来很麻烦,简单说就是根据程序所运行的设备的屏幕类型,来进行针对性的次像素级的抗锯齿计算,从而达到更好的抗锯齿效果

不过,和前面讲的字体 hinting 一样,由于现在手机屏幕像素密度已经很高,所以默认抗锯齿效果就已经足够好了,一般没必要开启次像素级抗锯齿,所以这个方法基本上没有必要使用。

2.2 测量文字尺寸类

不论是文字,还是图形或 Bitmap,只有知道了尺寸,才能更好地确定应该摆放的位置。由于文字的绘制和图形或 Bitmap 的绘制比起来,尺寸的计算复杂得多,所以它有一整套的方法来计算文字尺寸。

2.2.1 float getFontSpacing()

获取推荐的行距。

即推荐的两行文字的 baseline 的距离。这个值是系统根据文字的字体和字号自动计算的。它的作用是当你要手动绘制多行文字(而不是使用 StaticLayout)的时候,可以在换行的时候给 y 坐标加上这个值来下移文字。

val texts = arrayOf("第一行文本", "第二行文本", "第三行文本")
paint.textSize = 30f
canvas.drawText(texts[0], 100f,150f, paint)
canvas.drawText(texts[1], 100f, 150f + paint.fontSpacing, paint)
canvas.drawText(texts[2], 100f,150f+paint.fontSpacing*2, paint)

2.2.2 FontMetircs getFontMetrics()

获取 PaintFontMetrics

FontMetrics 是个相对专业的工具类,它提供了几个文字排印方面的数值:ascent, descent, top, bottom, leading

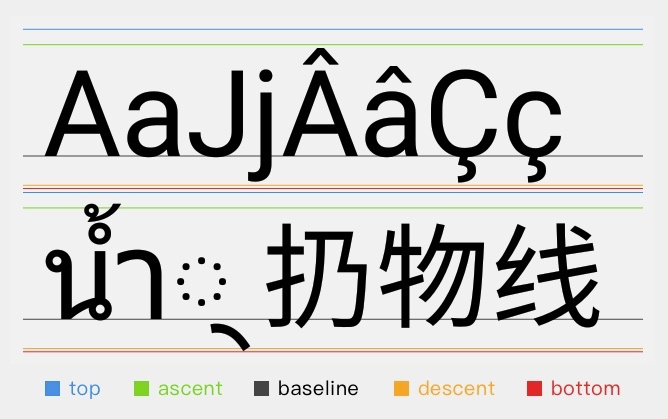

如图,图中有两行文字,每一行都有 5 条线:top, ascent, baseline, descent, bottom。(leading 并没有画出来,因为画不出来,下面会给出解释)

  • baseline: 上图中黑色的线。前面已经讲过了,它的作用是作为文字显示的基准线。
  • ascent / descent: 上图中绿色橙色的线,它们的作用是限制普通字符的顶部和底部范围。
    普通的字符,上不会高过 ascent ,下不会低过 descent ,例如上图中大部分的字形都显示在 ascentdescent 两条线的范围内。具体到 Android 的绘制中, ascent 的值是图中绿线和 baseline 的相对位移,它的值为负(因为它在 baseline 的上方); descent 的值是图中橙线和 baseline 相对位移,值为正(因为它在 baseline 的下方)。
  • top / bottom: 上图中蓝色红色的线,它们的作用是限制所有字形( glyph )的顶部和底部范围。
    除了普通字符,有些字形的显示范围是会超过 ascentdescent 的,而 topbottom 则限制的是所有字形的显示范围,包括这些特殊字形。例如上图的第二行文字里,就有两个泰文的字形分别超过了 ascentdescent 的限制,但它们都在 topbottom 两条线的范围内。具体到 Android 的绘制中, top 的值是图中蓝线和 baseline 的相对位移,它的值为负(因为它在 baseline 的上方); bottom 的值是图中红线和 baseline 相对位移,值为正(因为它在 baseline 的下方)。
  • leading: 这个词在上图中没有标记出来,因为它并不是指的某条线和 baseline 的相对位移。 leading 指的是行的额外间距,即对于上下相邻的两行,上行的 bottom 线和下行的 top 线的距离,也就是上图中第一行的红线第二行的蓝线的距离(对,就是那个小细缝)。

FontMetrics 提供的就是 Paint 根据当前字体和字号,得出的这些值的推荐值。它把这些值以变量的形式存储,供开发者需要时使用。

  • FontMetrics.ascent:float 类型。
  • FontMetrics.descent:float 类型。
  • FontMetrics.top:float 类型。
  • FontMetrics.bottom:float 类型。
  • FontMetrics.leading:float 类型

另外,ascentdescent 这两个值还可以通过 Paint.ascent()Paint.descent() 来快捷获取。

FontMetrics 和 getFontSpacing():

从定义可以看出,上图中两行文字的 font spacing (即相邻两行的 baseline 的距离) 可以通过 bottom \- top + leading (top 的值为负,前面刚说过,记得吧?)来计算得出。

但你真的运行一下会发现, bottom \- top + leading 的结果是要大于 getFontSpacing() 的返回值的。

两个方法计算得出的 font spacing 竟然不一样?

这并不是 bug,而是因为 getFontSpacing() 的结果并不是通过 FontMetrics 的标准值计算出来的,而是另外计算出来的一个值,它能够做到在两行文字不显得拥挤的前提下缩短行距,以此来得到更好的显示效果。所以如果你要对文字手动换行绘制,多数时候应该选取 getFontSpacing() 来得到行距,不但使用更简单,显示效果也会更好。

getFontMetrics() 的返回值是 FontMetrics 类型。它还有一个重载方法 getFontMetrics(FontMetrics fontMetrics) ,计算结果会直接填进传入的 FontMetrics 对象,而不是重新创建一个对象。这种用法在需要频繁获取 FontMetrics 的时候性能会好些。

另外,这两个方法还有一对同样结构的对应的方法 getFontMetricsInt()getFontMetricsInt(FontMetricsInt fontMetrics) ,用于获取 FontMetricsInt 类型的结果。

2.2.3 getTextBounds(String text, int start, int end, Rect bounds)

获取文字的显示范围。

参数里,text 是要测量的文字,startend 分别是文字的起始和结束位置,bounds 是存储文字显示范围的对象,方法在测算完成之后会把结果写进 bounds

paint.textSize = 100f
paint.style = Paint.Style.FILL
val offsetX = 100f
val offsetY = 150f
canvas.drawText(text, offsetX, offsetY, paint)
val bounds = Rect()
paint.getTextBounds(text, 0 ,text.length, bounds)
bounds.left += offsetX.toInt()
bounds.top += offsetY.toInt()
bounds.right += offsetX.toInt()
bounds.bottom += offsetY.toInt()
paint.style = Paint.Style.STROKE
canvas.drawRect(bounds, paint)

它有一个重载方法 getTextBounds(char[] text, int index, int count, Rect bounds),用法非常相似,不再介绍。

2.2.4 float measureText(String text)

canvas.drawText(text, offsetX, offsetY, paint)
paint.strokeWidth = 10f
val textWitdh = paint.measureText(text)
canvas.drawLine(offsetX, offsetY, offsetX + textWitdh, offsetY, paint)

咦,前面有了 getTextBounds(),这里怎么又有一个 measureText()

如果你用代码分别使用 getTextBounds()measureText() 来测量文字的宽度,你会发现 measureText() 测出来的宽度总是比 getTextBounds() 大一点点。这是因为这两个方法其实测量的是两个不一样的东西。

  • getTextBounds: 它测量的是文字的显示范围(关键词:显示)。形象点来说,你这段文字外放置一个可变的矩形,然后把矩形尽可能地缩小,一直小到这个矩形恰好紧紧包裹住文字,那么这个矩形的范围,就是这段文字的 bounds。
  • measureText(): 它测量的是文字绘制时所占用的宽度(关键词:占用)。前面已经讲过,一个文字在界面中,往往需要占用比他的实际显示宽度更多一点的宽度,以此来让文字和文字之间保留一些间距,不会显得过于拥挤。上面的这幅图,我并没有设置 setLetterSpacing() ,这里的 letter spacing 是默认值 0,但你可以看到,图中每两个字母之间都是有空隙的。另外,下方那条用于表示文字宽度的横线,在左边超出了第一个字母 H 一段距离的,在右边也超出了最后一个字母 r(虽然右边这里用肉眼不太容易分辨),而就是两边的这两个「超出」,导致了 measureText()getTextBounds() 测量出的宽度要大一些。

在实际的开发中,测量宽度要用 measureText() 还是 getTextBounds() ,需要根据情况而定。不过你只要掌握了上面我所说的它们的本质,在选择的时候就不会为难和疑惑了。

measureText(String text) 也有几个重载方法,用法和它大同小异,不再介绍。

2.2.5 getTextWidths(String text, float[] widths)

获取字符串中每个字符的宽度,并把结果填入参数 widths

这相当于 measureText() 的一个快捷方法,它的计算等价于对字符串中的每个字符分别调用 measureText() ,并把它们的计算结果分别填入 widths 的不同元素。

getTextWidths() 同样也有好几个变种,使用大同小异,不再介绍。

2.2.6 int breakText(String text, boolean measureForwards, float maxWidth, float[] measuredWidth)

这个方法也是用来测量文字宽度的。但和 measureText() 的区别是, breakText() 是在给出宽度上限的前提下测量文字的宽度。如果文字的宽度超出了上限,那么在临近超限的位置截断文字。

paint.textSize = 100f
var measuredCount = 0
val measuredWidth = floatArrayOf(0f)

//宽度上限300 (不够用,截断)
measuredCount = paint.breakText(text, 0, text.length, true, 300f, measuredWidth);
canvas.drawText(text, 0, measuredCount, 150f, 150f, paint);

//宽度上限400 (不够用户,截断)
measuredCount = paint.breakText(text, 0, text.length, true, 400f, measuredWidth)
canvas.drawText(text, 0, measuredCount, 150f, 150f + paint.fontSpacing, paint)

//宽度上限500 (不够用)
measuredCount = paint.breakText(text, 0, text.length, true, 500f, measuredWidth)
canvas.drawText(text, 0, measuredCount, 150f, 150f+paint.fontSpacing*2, paint)

//宽度上限600 (够用)
measuredCount = paint.breakText(text, 0 ,text.length, true, 600f, measuredWidth)
canvas.drawText(text, 0 ,measuredCount, 150f, 150f + paint.fontSpacing*3 ,paint)

2.2.7 光标相关

对于 EditText 以及类似的场景,会需要绘制光标。光标的计算很麻烦,不过 API 23 引入了两个新的方法,有了这两个方法后,计算光标就方便了很多。

2.2.7.1 getRunAdvance(CharSequence text, int start, int end, int contextStart, int contextEnd, boolean isRtl, int offset)

对于一段文字,计算出某个字符处光标的 x 坐标。 start end 是文字的起始和结束坐标;contextStart contextEnd 是上下文的起始和结束坐标;isRtl 是文字的方向;offset 是字数的偏移,即计算第几个字符处的光标。

val length = text.length
val advance = paint.getRunAdvance(text, 0, length, 0, length, false, length)
canvas.drawText(text, offsetX, offsetY, paint);
paint.strokeWidth = 10f
canvas.drawLine(offsetX + advance, offsetY - 50, offsetX + advance, offsetY + 10, paint);

其实,说是测量光标位置的,本质上这也是一个测量文字宽度的方法。上面这个例子中,startcontextStart 都是 0, end contextEndoffset 都等于 text.length()。在这种情况下,它是等价于 measureText(text) 的,即完整测量一段文字的宽度。而对于更复杂的需求,getRunAdvance() 能做的事就比 measureText() 多了。

2.2.7.2 getOffsetForAdvance(CharSequence text, int start, int end, int contextStart, int contextEnd, boolean isRtl, float advance)

给出一个位置的像素值,计算出文字中最接近这个位置的字符偏移量(即第几个字符最接近这个坐标)。

方法的参数很简单: text 是要测量的文字;start end 是文字的起始和结束坐标;contextStart contextEnd 是上下文的起始和结束坐标;isRtl 是文字方向;advance 是给出的位置的像素值。填入参数,对应的字符偏移量将作为返回值返回。

getOffsetForAdvance() 配合上 getRunAdvance() 一起使用,就可以实现「获取用户点击处的文字坐标」的需求。
